Inzicht in de doorbuiging van de balken in palletstellingsystemen

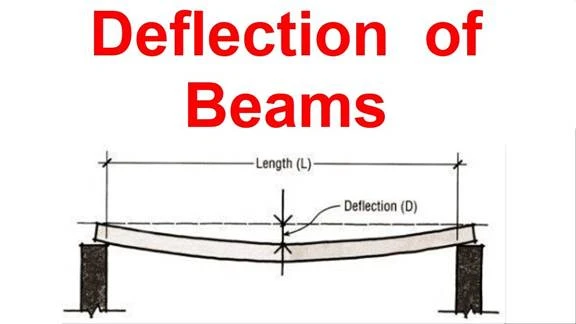

Bij palletstellingsystemen is het doorbuigen van de balken een normaal structureel gedrag dat optreedt wanneer er belastingen worden uitgeoefend. Een belaste balk zal onder gewicht lichtjes doorbuigen, en deze kleine verticale beweging wordt genoemdafbuiging van de straal.

Bij het ontwerpen van stellingen wordt een goed gecontroleerde doorbuiging verwacht. De sleutel is ervoor te zorgen dat de doorbuiging binnen aanvaardbare grenzen blijft die zijn vastgelegd in technische normen.

Wat veroorzaakt straalafbuiging

Verschillende factoren beïnvloeden hoeveel een balk onder belasting zal doorbuigen, waaronder:

Balkoverspanning (afstand tussen staanders)

Toegepast lastgewicht

Staaldikte en materiaalsterkte

Structureel ontwerp van het balkprofiel

Over het algemeen zullen langere overspanningen en zwaardere belastingen resulteren in een grotere doorbuiging, terwijl sterkere balkprofielen en dikker staal de beweging helpen beperken.

Aanvaardbare doorbuiging in stellingsystemen

In veel ontwerppraktijken voor stellingen is een vaak-richtlijn een maximale doorbuiging van ongeveerL/180, waarLvertegenwoordigt de liggeroverspanning.

Bijvoorbeeld een balk met een overspanning van2700 mmzou normaal gesproken een doorbuiging van ongeveer toestaan15 mmwanneer volledig geladen.

Werkelijk toegestane limieten kunnen variëren, afhankelijk van de toepasselijke ontwerpnormen, zoalsKMI, FEM, ofAS4084.

Waarom doorbuiging belangrijk is

Hoewel enige beweging van de straal normaal is, kan overmatige afbuiging leiden tot operationele en structurele problemen. Deze kunnen bestaan ​​uit palletinstabiliteit, verhoogde spanning op balkverbindingen en staanders, en structurele vermoeidheid op lange termijn- als de belastingen de ontwerplimieten overschrijden.

Om deze reden is doorbuigingscontrole een belangrijk onderdeel van een veilig stellingontwerp.

Verbetering van de straalprestaties

De prestaties van de straal kunnen worden verbeterd door middel van verschillende ontwerp- en operationele maatregelen:

Gebruik van dikker staal of materialen met een hogere-sterkte

Optimaliseren van het ontwerp van het liggerprofiel

Het verkleinen van de liggeroverspanningen waar mogelijk

Zorg ervoor dat de belastingen gelijkmatig over het liggerniveau worden verdeeld

Een goed technisch ontwerp en correct lastbeheer dragen bij aan het handhaven van veilige doorbuigingsniveaus en zorgen voor de lange- betrouwbaarheid van palletstellingsystemen.
